新技術：只需一臺輕便的儀器就可以同時完成高壓電機的交直流耐壓測試工作
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

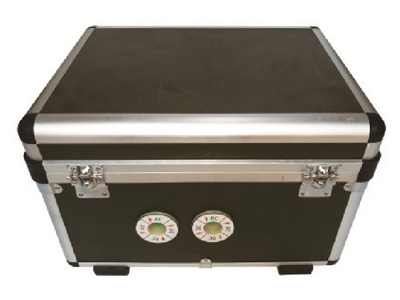

儀器正面
針對現在市場上高壓電機交直流耐壓測試設備笨重，接線繁瑣的情況，我公司利用自己的技術研制能力，開發了XT-200輕便型高壓電機交直流耐壓一體試驗儀
XT-200輕便型試驗儀在不需要使用笨重的高壓試驗變壓器和直流高壓發生器的情況下，能同時完成高壓電動機的直流耐壓和工頻交流耐壓試驗工作，大大的減輕了儀器的重量，使得現場試驗搬運方便，操作及其簡單。而且該儀器配有的小型補償電抗器，可以滿足不同容量電機的測試，給用戶帶來很大的方便。儀器采用先進的生產工藝，特殊優質的絕緣材料和優質的磁性合金材料、電磁材料制成，具有防潮、防塵、低損耗、無噪音，容量大、體積小、重量輕、造型美觀、性能穩定的特點。
主要技術指標
1.電源
電源電壓：AC220V±10%
電源頻率：(50±1)Hz
2.額定輸出電壓
6KV高壓電機
AC：10kV 最大允許誤差：±1.5%
DC：15kV 最大允許誤差：±1.5%
10KV高壓電機
AC：15kV 最大允許誤差：±1.5%
DC：25kV 最大允許誤差：±1.5%
3.輸出電流
試驗變壓器：100mA 最大150mA
使用電抗器補償：最大可達550mA
調壓器：4.5A
4.容量
試驗變壓器額定容量：1KVA和1.5KVA
調壓器額定容量：1KVA和1.5KVA?
5.顯示方式：指針表
6.工作方式：手動升壓、零位自鎖
7.自動保護裝置：
過流(6.7A)自動保護、定時分閘保護
8.定時
范圍：0～999 s(M、H)
精度：0.5%
9.外形尺寸：400×300×300㎜
10.重量：22Kg
11.環境
溫 度：-15～+50℃
相對濕度：+25℃時不超過 90%
符合《GB50150-2006電氣裝置安裝工程電氣設備交接試驗標準》 、《DL/T596-2005電力設備預防性試驗規程》、《DL/T848.2-2004高壓試驗裝置通用技術條件-工頻高壓試驗裝置》的要求
為了能使該儀器能夠適用于各種容量的高壓電動機，當電動機試驗時的電容電流超過150mA時，我們還專門研制了多抽頭小型輕便的補償電抗器，電抗器每個抽頭都標明的補償電流數值，試驗時可根據電動機的試驗電流靈活的選擇抽頭電鈕。
型號配置：
| 型號 | 適合電機 | 配???? 置 |
| XT-200 | 6KV | 主機、高壓測試線、接地線、小型補償電抗器、電源線 |
| XT-200/10KV | 10KV | 主機、高壓測試線、接地線、小型補償電抗器、電源線 |
